PROLOGY SL-300

PROLOGY SL-300 – 6-канальная автомагнитола со встроенным процессором DSP, цифровым усилителем D-класса и максимальной мощностью 100 Ватт в каждом из шести каналов. Устройство обеспечивает прием радиостанций в диапазоне FM, воспроизведение медиафайлов форматов MP3, WAV и FLAC, записанных на microSD или USB-накопители, а также передачу звука с внешних источников через линейный аудиовход и беспроводной интерфейс Bluetooth. Поддерживается управление мобильным телефоном через интерфейс Bluetooth (ver. 5.1).

Магнитолой можно управлять при помощи приложения Prology DSP, установленного на смартфон с операционной системой Android.

ОСОБЕННОСТИ МОДЕЛИ PROLOGY SL-300

• ФРОНТ +ТЫЛ + САБ! Шесть каналов усилителя с повышающим преобразователем питания 24 В выдают до 100 Ватт в каждом из каналов и позволяют подключать без внешнего усилителя четыре канала и два пассивных сабвуфера
• Максимальная выходная мощность 6 х 100 Вт, поддержка акустики на 4 и 8 Ом
• Интеллектуальная температурная защита усилителя
• Встроенный 8-канальный DSP аудиопроцессор на чипе Asahi Kasei AK7604VQ
• DSP позволяет подрезать сигнал снизу и сверху на любой частоте от 20 Гц до 20 кГц в каждой паре каналов
• Крутизна фильтров регулируется до 48 дБ/октава
• Настройка временных задержек для каждого канала
• Параметрический эквалайзер 28 полос регулировки, настраиваемых вручную, 3 пользовательских и 7 заводских предустановок
• Тонкомпенсация Bass Boost (5 регулировок)
• Возможность включения в режимах 2-WAY, 3-WAY, 6.2CH
• Универсальные возможности для построения сложной звуковой системы в автомобиле: 6-канальный линейный RCA-аудиовыход для подключения внешних усилителей, 2 выхода RCA для подключения сабвуфера
• Управление и настройка с помощью нового приложения Prology DSP для смартфонов на платформе Android
• Высокоскоростной цифровой  PLL-тюнер  FM-диапазона с памятью на 18 станций c поддержкой RDS EON и режимом автоматического поиска радиостанций
• Воспроизведение файлов в форматах MP3, WAV и FLAC
• Фронтальный разъём microSDXC
• Фронтальный разъём для подключения USB-накопителей, поддержка носителей объёмом до 256 ГБ
• Фронтальный разъём для подключения USB с возможностью быстрой зарядки (макс. ток 3 Ампера)
• Фронтальный разъём AUX 3,5 мм mini-jack
• Вход mini-jack 3,5 мм для подключения внешнего микрофона BT на задней панели корпуса
• Поддержка Bluetooth-профилей: A2DP и AVRCP – воспроизведение музыки, управление воспроизведением; HFP, HSP – BT hands-free
• Установленная версия Bluetooth: 5.1
• Пульт дистанционного управления
• Многоцветная переключаемая подсветка передней панели
• Многострочный сегментный дисплей
• Стандартный монтажный размер 1DIN
• Минимальная установочная глубина 170 мм



---

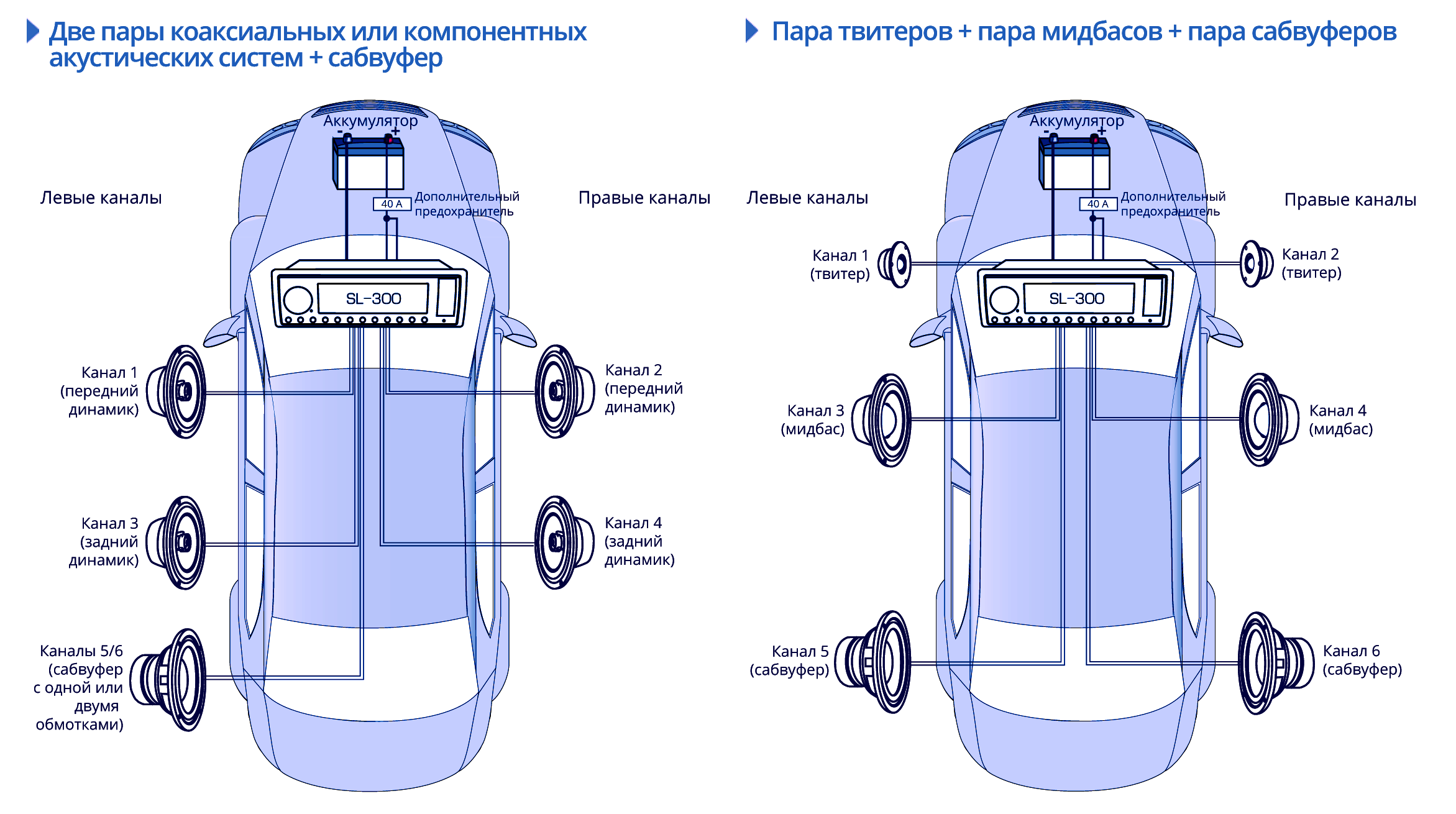

Подключение без внешнего усилителя четырех каналов, двух пассивных сабвуферов

или пассивного сабвуфера с двумя обмотками  по 4 Ом

---

Обратите внимание!

В этом устройстве используется мощный усилитель, и для безопасной работы следует учитывать определенные технические требования, несоблюдение которых может привести к выходу из строя бортовой проводки автомобиля или возгоранию.

Перед установкой и подключением устройства необходимо ВНИМАТЕЛЬНО изучить инструкцию по эксплуатации!

---

Устройством можно управлять при помощи мобильного приложения Prology DSP, установленного на смартфон с операционной системой Android.

Приложение Prology DSP превращает ваш смартфон в инструмент для индивидуальной настройки звука и управления функциями автомагнитолы PROLOGY.

Приложение Prology DSP позволяет: регулировать громкость; управлять многополосным эквалайзером; выбирать источник аудиосигнала; настраивать цвет подсветки передней панели; поддерживать голосовое сопровождение от навигационных приложений, запущенных на смартфоне; отображать ID3-информацию о воспроизводимых треках. В приложении отображаются настройки: для сабвуферных выходов (частота среза, порядок фильтра, фаза сигнала); для фронтальных выходов (частота среза, порядок фильтра, временные задержки для каждого канала); возможность сохранения до 3 персональных установок звучания.

Примечание:
*Функционал приложения зависит от модели автомагнитолы Prology. Поддержка приложения указывается в инструкции пользователя.

---

КОМПЛЕКТ ПОСТАВКИ PROLOGY SL-300

•  Устройство PROLOGY SL-300
•  Соединительные кабели
•  Пульт дистанционного управления
•  Краткое руководство пользователя
•  Проводной внешний микрофон громкой связи

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PROLOGY SL-300

Основные

• Напряжение питания — 12 В постоянного тока;
• Предельные значения напряжения питания — 11 – 14,4 В;
• Номинал встроенного предохранителя — 40 А;
• Полярность источника питания — Только системы с заземлением отрицательного полюса батареи;
• Максимальная выходная мощность — 6 x 100 Вт;
• Потребляемая мощность — 500 Вт;
• Рекомендуемое сопротивление динамиков — 4 – 8 Ом;
• Установочные размеры устройства (Ш x В x Г) — 178 x 50 x 170 мм;
• Цвета подсветки кнопок — Зеленый, синий, красный, жёлтый, голубой, фиолетовый, белый, режим авто;
• Эквалайзер  — 28 полос, настраиваемых вручную (через приложение), + 3 ячейки памяти для пользовательских и 7 для заводских предустановок;
• Усилитель — встроенный цифровой усилитель D-класса с интеллектуальной температурной защитой;
• Аудиопроцессор — встроенный процессор DSP;
• Диапазон рабочих температур — -20...+60 °С;
• Температура хранения — -30...+70 °С;
• Допустимая влажность при работе — 45...80 %;
• Допустимая влажность при хранении — 30...90 %;

FM-приемник

• Диапазон частот — 87,5 – 108 МГц;
• Полезная чувствительность (отн. с/ш - 30 дБ) — 12 дБ (мкВ);
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот (-3 дБ) — 20 – 12500 Гц;

USB/ SD

• Отношение сигнал-шум, не менее — 65 дБ;
• Искажения, не более — 1%;
• Диапазон воспроизводимых частот — 20 – 18000 Гц (-1 дБ);
• Диапазон воспроизводимых частот — 10 – 20000 Гц (-3 дБ);

Модуль Bluetooth

• Версия — 5.1;
• Максимальная дальность действия — 5 м;
• Поддерживаемые профили — HFP, HSP, A2DP, AVRCP;
• Отношение сигнал-шум, не менее — 65 дБ;
• Диапазон воспроизводимых частот — 20 – 18000 Гц (-1 дБ);
• Диапазон воспроизводимых частот — 10 – 20000 Гц (-3 дБ).



---



Находится в категориях:

• Головные устройства



ЕЩЁ БОЛЬШЕ КАНАЛОВ, И БЕЗ ОТДЕЛЬНОГО УСИЛИТЕЛЯ

Тест головного устройства с 8-канальным DSP и встроенным 6-канальным усилителем повышенной мощности Prology SL-300



Ссылка на оригинал статьи на сайте carmus.ru

---

Ну всё, понеслось… Сначала Prology выпустили «Кракена» с 6-канальным DSP и 8 каналами усиления. Потом «Посейдоны», у которых тоже по 6 каналов DSP, но по 4 более мощных канала усиления. Потом Prology CMD-400, у которого усилитель вроде бы обычный, но DSP уже 8-канальный… Чувствуете, как идёт по нарастающей?

---

Короче, по логике следующим должен был появиться аппарат с 8-канальным DSP и каналами усиления повышенной мощности. И он появился. Причём не с 4 каналами, как у тех же «Посейдонов», а сразу с 6 каналами, которые построены по тем же принципам, что и в отдельных усилителях – с повышающим преобразователем питания. Разумеется, это класс D, и к тому же на вполне приличных силовых чипах TPA3116.

Модель имеет индекс Prology SL-300, кроме него на коробке указано собственное имя Hexagon. Цена на момент теста составляет 10990 рублей.



Первое знакомство, конструктивные особенности



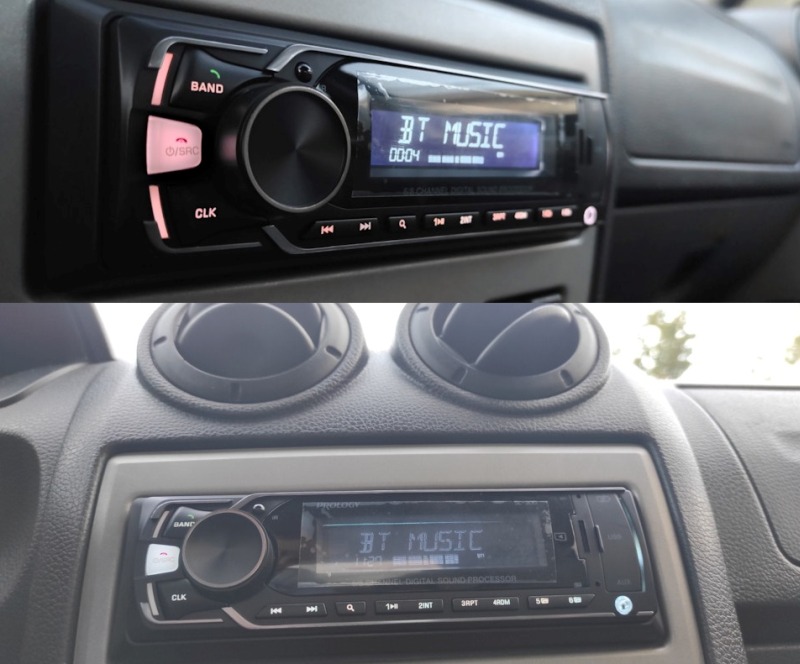

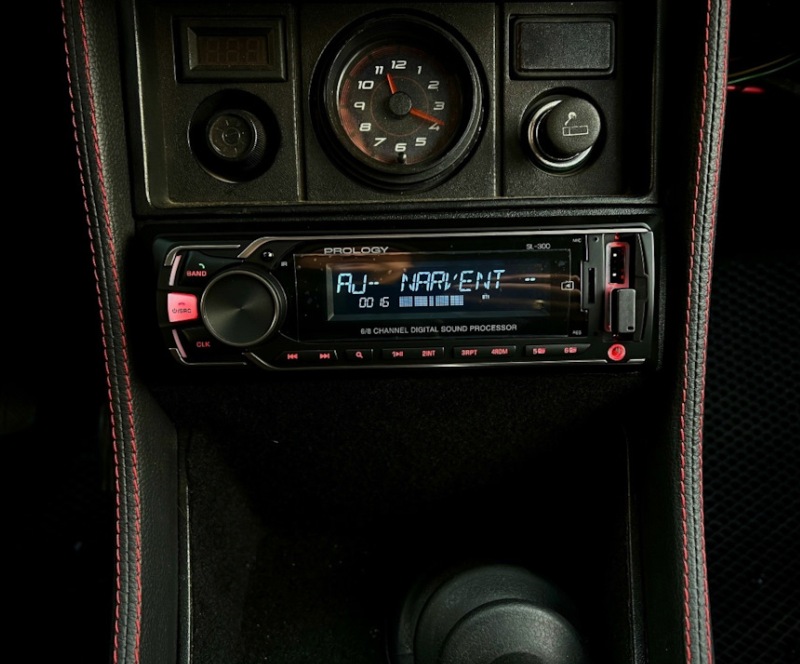

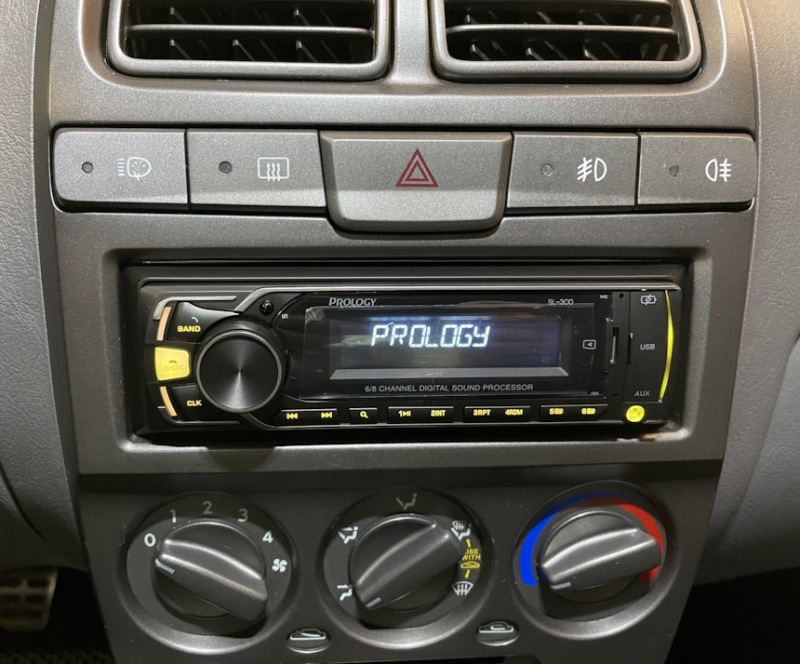

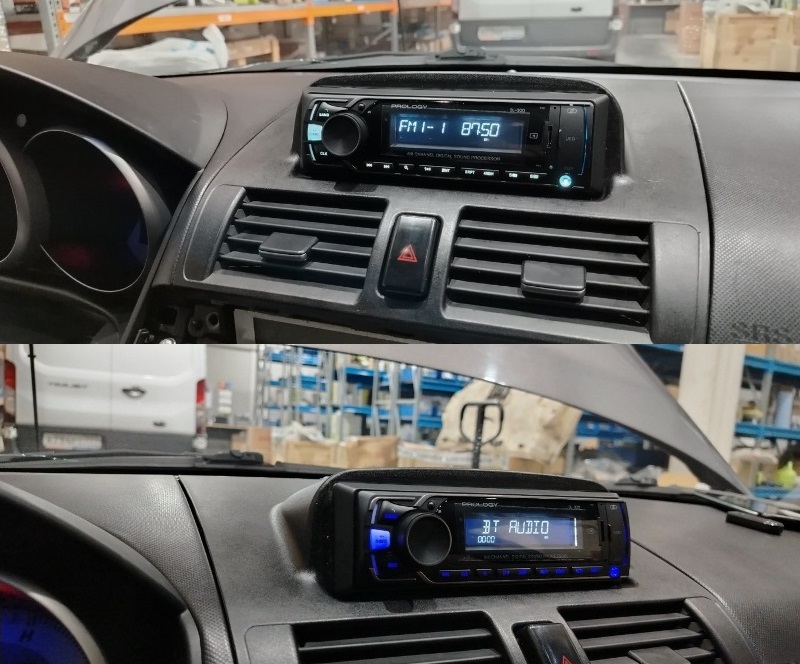

С виду – вроде бы обычный аппарат 1DIN. Панель сделана из матового пластика – следы от пальцев почти незаметны, запишем в небольшие плюсики.

Разъёмы USB прикрыты непрозрачной шторкой. Отодвигается с мягким упругим усилием, без характерного пластикового хруста. Рядышком – слот для карты microSD (128 ГБ аппарат принял нормально, больше – не пробовал).

Для флешки предназначен только нижний разъём. Верхний – чисто для зарядки гаджетов. Заявлен ток до 3 Ампер, и, судя по отдельному «жирному» проводу внутри корпуса (чуть дальше будут фотки – увидите) соответствует действительности. Проверил, Samsung при подключении встал в режим быстрой зарядки. Нормально.

Под разъёмами USB – традиционный разъём AUX. Как позже выяснил, принимает сигнал без искажений с амплитудой до 1 В. Немного, но для «староверов», которые подключают смартфон по старинке проводом, этого достаточно.

В комплекте идёт ИК-пульт. Не то, чтобы очень удобный, но пусть будет.

О коротком корпусе, понятное дело, речи тут не идёт (а что вы хотели, встроенный 6-канальный усилитель, да ещё и с мощностью повыше, чем у обычных ГУ, где-то нужно уместить). Его глубина стандартная для формата 1DIN – около 16 см.

Задняя стенка, вопреки сложившейся традиции, здесь играет роль радиатора весьма опосредованно, поэтому она тут просто плоская.

Все 8 каналов встроенного процессора выведены в виде линейных выходов, так что ГУ получилось универсальным: хочешь – используй встроенный усилитель, хочешь – подключай отдельные. Рядом – разъём для внешнего микрофона Hands Free, он идёт в комплекте.

Питание и выходы на акустику сведены в общую колодку, как это сделано в упомянутых в самом начале «Посейдонах» Prology PRM-100 и Prology PRM-120 (те тоже, напомню, со встроенными усилителями повышенной мощности).

Мелкий разъём рядом – это пара выходов Remote для управления внешними усилителями и для активной антенны плюс вход отключения звука Mute (последний нужен для подключения к Эра-Глонасс – требование законодательства, должен быть).



Понятное дело, более серьёзный встроенный усилитель требует и соответствующего питания, так что силовые «плюсы» и «минусы» в колодке аж строены, общее сечение получается приличным. Подключать к штатной проводке такое ГУ нельзя, питание лучше тянуть отдельно – непосредственно к аккумулятору или распределительному блоку (это уже по ситуации в конкретном авто).



Что умеет?

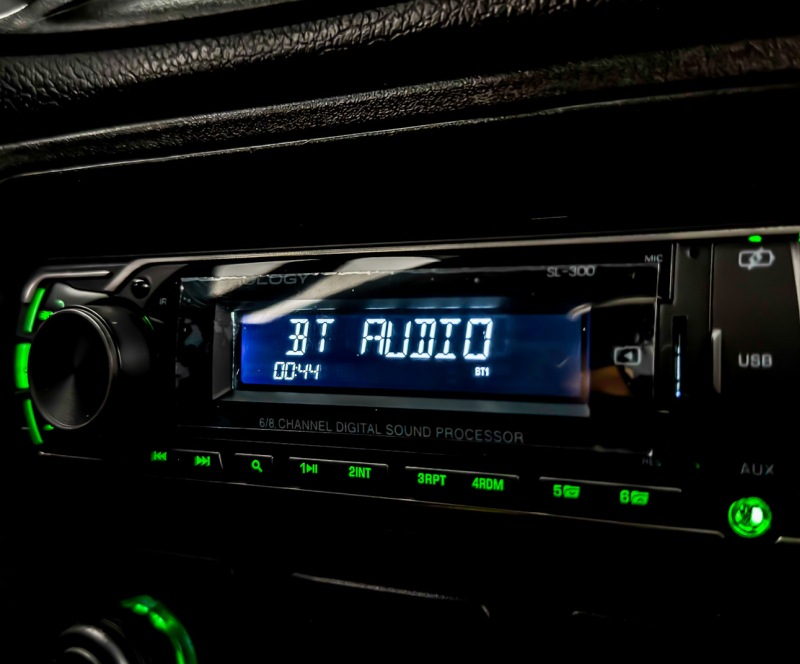

Подсветка равномерная, глаз не режет, все подсвеченные элементы – матовые. Диммер не предусмотрен, но он вроде как и не нужен – по яркости получилось универсально, ночью экран слепить не должен.

Цвет можно выбрать из меню самого аппарата (оно лаконичное, только самая база) или настроить из приложения.

По поддерживаемым форматам – базовый набор, включая FLAC с разрешением до 16 бит/48 кГц. Теги поддерживаются, даже кириллицу старается изобразить, хотя символьный сегментный экран, нужно признать, всё же не для этого.

А вот Bluetooth приятно удивил, ожидал от него поддержки, как обычно, только базового кодека SBC, но он, оказывается, ещё и ААС поддерживает. Запишем в плюсы.



Управление и настройка через приложение

Управляется Prology SL-300 через обновлённое приложение – на момент теста пока только для Android. Во вложенной в коробку короткой инструкции есть QR-код на скачивание APK-файла с официального сайта Prology.

Принцип работы приложения (по крайней мере, с точки зрения пользователя) остался прежним, разве что немного обновился дизайн интерфейса. На мой взгляд, стало посимпатичней. Раздел с запуском навигации, правда, убрали – немного жаль, фича вроде неплохая была.

Первое, что сходу проверил – какие можно построить системы с имеющимися 4 парами каналов. Ответ – да любые. Потому как ограничений по настройке – никаких, в каждой паре можно подрезать сигнал и снизу, и сверху, причём на любой частоте от 20 Гц до 20 кГц. Крутизна фильтров – вплоть до 48 дБ/октава.

При полностью «распущенных» фильтрах на всех четырёх парах линейных выходов имеем ровную АЧХ во всём диапазоне (небольшие спады наверху у каналов 5/6 и 7/8 не в счёт).

Так что названия каналов в приложении – весьма условные, можете использовать их как угодно.

Ну или, чтобы не путаться, можно выбрать один из предлагаемых вариантов системы. По сути, это просто предустановленные варианты с уже готовыми базовыми настройками фильтров. Плюс их можно использовать как дополнительные пресеты.

Вообще, процессорная 8-канальная платформа близка к той, что используется в вышедшем недавно Prology CMD-400, так что глубоко «копать» работу DSP в этот раз нет необходимости – это я делал в прошлый раз.

Если коротко, здесь у нас 28-полосный параметрический эквалайзер (с возможностью менять ширину полос регулирования), задержки (до 13 мс, что эквивалентно примерно 4,4 метрам), ну и бас-буст на первые две пары каналов.



А что внутри?

Тут в первую очередь интересовали два момента. Первый – это процессорная часть, и вторая – усилитель. С первой на самом деле всё понятно – на плате красуется хорошо известный AK7604 от Asahi Kasei. А вот усилитель разберу поподробней.

Он имеет свой повышающий блок питания, что и определило его увеличенную относительно обычных ГУ выходную мощность. Судя по количеству дросселей в выходных фильтрах, каждый канал выполнен как мостовой, т. е. мостить каналы между собой не получится.

Силовые чипы расположены как в том же Prology PRM-100 – на нижней стороне платы, прижаты через термопасту к радиатору.

Такая компоновка под платой, конечно, вызывает сомнения, но, благо, тут есть система защиты от перегрева, которую инженеры компании MMS в своё время придумали ещё для аппаратов семейства Poseidon. Названа «интеллектуальной», поскольку при достижении порога она не отрубает аппарат совсем, а просто уменьшает громкость. По умолчанию настроена на температуру 90 градусов (можно перенастроить на 100 или 110 прямо из меню).

Для тех, кто решит перейти со встроенного усилителя на отдельные, есть линейные выходы. В этой части на плате замечены операционники, которыми, в случае чего, любители твика могут поиграться (здесь использованы 4558).

Кстати, на линейных выходах сигнал «разогнан», что называется, от души. Включаю в флешки аудиофайл с синусом 1 кГц, записанным с уровнем 0 дБ («цифровой» максимум), начинаю прибавлять.

Во-первых, сигнал не ограничивается даже при максимальной громкости 40 единиц. Во-вторых, его максимальная амплитуда – аж 7,2 В, это примерно 5 В среднеквадратического значения. Так что выходы можно спокойно называть честными 5-вольтовыми. Ну или, как любят маркетологи, так уж и быть – 7-вольтовыми.



К усилительной части вопросов не возникло, чипы TPA3116 сами по себе приличные. Судя по разнице между полезным сигналом и гармониками, КГИ на уровне нескольких десятых долей процента.

Чтобы понять, до какой громкости ГУ выдаст сигнал на выходах усилителя без искажений (на линейных-то с этим всё нормально), снова постепенно увеличивал её уровень и следил за моментом, когда начнётся ограничение.

Выяснил, что «потолок» достигается при громкости, переваливающей за 35 единиц из 40. Эквалайзер и бас-бусты, разумеется, при этом были в «нулях». Максимальная амплитуда выходного сигнала при этом составила около 18 В, это около 12,5 В среднеквадратического значения.

Нехитрыми вычислениями получаем, что усилитель выдаёт около 40 Вт «настоящей» мощности (т. е. до начала искажений) на нагрузку 4 Ом. Если что, это кратно больше, чем умеют обычные ГУ.

А что по звуку?

Честно говоря, думал, что SL-300 будет попроще звучать, но использование TPA3116 дало весьма неожиданный и приятный результат (насколько помню, в неоднократно упомянутом Prology PRM-100 Poseidon усилитель построен на ином «железе»). При правильном приготовлении эти чипы способны на многое, недаром они и в более высокой ценовой категории часто используются.

Так что относительно обычных ГУ тут и сравнивать нечего. Прирост не столько в громкости, сколько именно в качестве звука. Да, в аудиофильские высоты усилитель не лезет, но звучание в любом случае получается более энергичное и рельефное в мидбасовом диапазоне, на СЧ/ВЧ в знакомых треках вытаскивается больше деталей. Учитывая стоимость аппарата, считаю, результат очень хороший.

Коротко по делу. В какие системы подойдёт

Вариантов использования Prology SL-300 – просто масса, я даже не знаю, нужно ли перечислять все возможные. Вот только три самых очевидных.

Трёхполосный фронт плюс сабвуфер через отдельный моноблок – это раз. Двухполосный фронт плюс тыл плюс сабвуфер через отдельный моноблок – это два.

А можно и без моноблока: двухполосный фронт и саб прямо к встроенному усилителю – опыт использования тех же Prology Poseidon позволяет применять и такую схему. Только саб подбирать с умом, скажем, из серии Poseidon с катушками 4+4 Ом (каждую катушку на свой канал усилителя). Вот вам ещё один, третий вариант системы, и это всего лишь так, навскидку.

И да, ещё этот аппарат можно взять на заметку владельцам магазинов автозвука – чем не вариант для использования в стенде? Ведь тут даже не 4, а 6 каналов усиления, причём более серьёзных, чем в обычных ГУ, и рулится всё это дело – прямо со смартфона.

В общем, перечислять варианты использования можно долго. В лице Prology SL-300 вы получаете чуть ли не половину готовой системы – головное устройство и 6-канальный усилитель, близкий по своим возможностям к отдельному, только всё это – в одном корпусе.

• Встроенные 6 каналов усиления
• Можно построить систему без отдельных усилителей, но с сабвуфером
• Кроссоверные фильтры не имеют ограничений
• Bluetooth поддерживает не только SBC, но и AAC
• Отдельный USB для зарядки гаджетов, есть быстрая зарядка (3 А)
• Встроенная продвинутая термозащита
• Выходные каналы нельзя включать мостом (они уже мостовые)

  ---
